2-Leafs Center muka badarat Door Alat THY-LD-B
1. Metodeu muka konci pikeun muka konci panel panto jeung lulus test dampak pendulum 45Kg.
2. Panto kapaksa nutup ku palu beurat, sarta palu beurat jeung tube pituduh disimpen dina sisi jero panto badarat.
3. Konci panto geus lulus test tina Lift Inspection Center Nasional jeung diala CE jeung CU-TR sertifikasi.
4. tegangan lumaku konci panto: ≤ AC230V, ≤ DC110V.

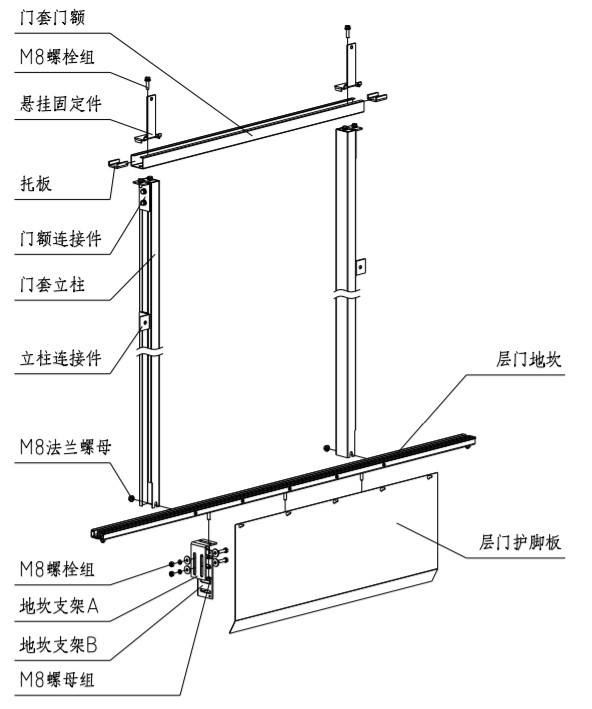

1. Pamasangan sill jeung panutup panto
1.1. Nangtukeun posisi asup sareng kaluar tina sill numutkeun ukuran hoistway; saluyukeun puseur sill jadi sarua jeung puseur lawang jeung kaluar, sarta cirian puseur sill nu; saluyukeun tingkat sill janten kirang ti 1/1000; Permukaan pikeun nyegah cai asup kana hoistway.
1.2. Nyusun kolom panutup panto jeung panto panutup panto kalayan potongan nyambungkeun, tur masang bagian ngaropéa nongkrong; nempatkeun panto dina sill nu, ngaluyukeun verticality sahiji kolom panutup panto janten kirang ti 1/1000; puseur panutup panto konsisten jeung puseur lawang na kaluar ukur tanda puseur Sill; ukuran tina pesawat dahi handap panutup panto jeung pesawat luhur sill nyaeta jangkungna panto net. Saatos adjustment geus réngsé, konci nut flange M8. Saatos nyaluyukeun ukuranana, ngalereskeun konektor kolom kana témbok.
1.3. Ngalereskeun panto badarat toe hansip on sill nu.

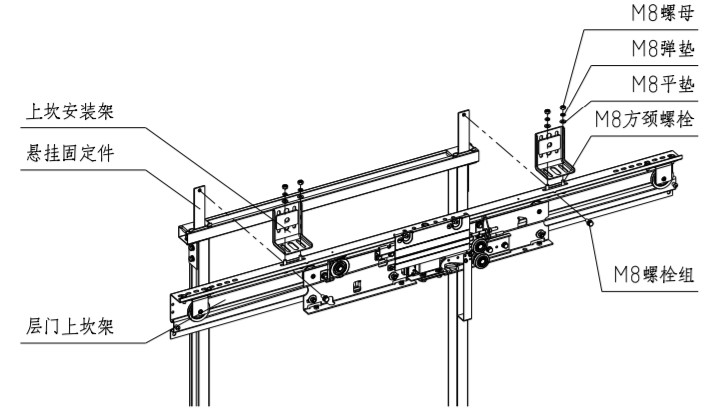

2. Pamasangan alat panto badarat
2.1. Align pigura sill luhur panto badarat jeung barb di tungtung handap bagian ngaropéa gantung, sarta konci pigura sill luhur jeung gantung ngaropéa bagian tina panto badarat ngaliwatan M8 * 20 group baud.
2.2. Ngalereskeun pigura ningkatna sill luhur dina témbok hoistway kalawan bolts ékspansi atawa baud ngaliwatan-témbok. Pigura ningkatna sill luhur jeung sill luhur panto badarat disambungkeun ku bolts beuheung pasagi M8.
2.3. Saluyukeun sill luhur panto badarat kénca jeung katuhu pikeun nyieun puseur panto muka jeung puseur lawang jeung kaluar konsisten.
2.4. Saluyukeun verticality tina lanté alat panto badarat. Saluyukeun verticality tina lanté alat panto badarat ka ± 0.5mm ku peletakan garis nangtung atawa nyokot sill panto mobil salaku rujukan.
2.5 Saatos marios parameter utama pamasangan pigura sill dina panto lantai di handap ieu, ketatkeun sadaya baut pamasangan:

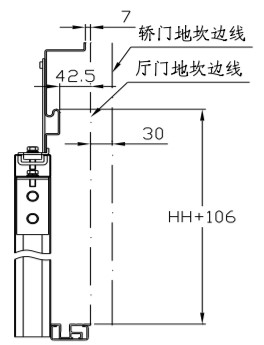

Jangkungna pigura sill luhur panto badarat: jarak antara beungeut luhur rel pituduh pigura sill luhur panto badarat jeung sill tina panto badarat nyaeta HH + 106mm;
Puseur pigura sill luhur panto badarat: simpangan antara puseur pigura sill luhur panto badarat jeung puseur lawang jeung kaluar téh ± 1mm;
Jarak antara rel pituduh sill luhur panto badarat sareng sill tina panto mobil: jarak antara rel pituduh sill luhur panto badarat sareng sill panto badarat nyaéta 42,5 mm, sareng jarak ti sill tina panto mobil nyaéta 72,5 mm.
Jangkungna pigura sill luhur panto badarat: jarak antara beungeut luhur rel pituduh pigura sill luhur panto badarat jeung sill tina panto badarat nyaeta HH + 106mm;
Puseur pigura sill luhur panto badarat: simpangan antara puseur pigura sill luhur panto badarat jeung puseur lawang jeung kaluar téh ± 1mm;
Jarak antara rel pituduh sill luhur panto badarat sareng sill tina panto mobil: jarak antara rel pituduh sill luhur panto badarat sareng sill panto badarat nyaéta 42,5 mm, sareng jarak ti sill tina panto mobil nyaéta 72,5 mm.
